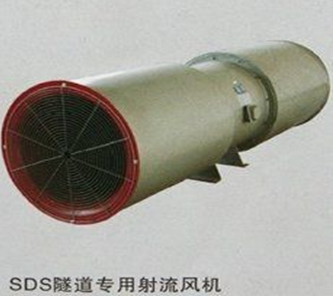

SDS系列隧道射流通风机

SDS系列隧道射流通风机产品型号

型号：SDS(R)轴流式隧道射流通风机

SDS系列隧道射流通风机产品特性

SDS轴流式射流式通风机采用国际上先进的三维设计理论，运用计算流体动力学（CFD）等方法模拟真实流场设计研制开发的换代产品，其性能参数、运行稳定性、使用寿命、降低能耗等方面较市场同系列产品有明显的提升。其外壳和消声段引进国外优质工艺机加工成型，同时外壳、内壁等部件接缝采用机器人焊接工艺，叶轮段内壁经精加工处理，既保证了机壳的同轴度和强度，又保证叶片径向间隙，叶轮采用机翼型可调动叶片，压铸铝模压成型，其风量大小可以通过改变叶片数和叶片角度来满足要求。SDS轴流式射流式通风机配设专门配套的地铁隧道风机专用电机，防护等级为IP55，绝缘等级高达H级。整机内外采用防腐喷涂，不仅外形美观且防腐性能优良。对于噪声要求高场合，可增加消声器来减少其噪声。

      轴流式射流式通风机分SDS单向射流风机和SDS（R）可逆式（双向）射流风机二种通风形式，SDS（R）型隧道射流风机有电子式和机械式两种切换方式，可在30秒钟内正反转切换到额定转速。

1） 风机叶片、轮毂均采用高强度铝合金材料机械钢模压力铸造，表面须经硬质阳极化处理或经抛光、磷化处理。叶片与轮毂通过螺栓连接。

2）轮毂和叶片用铝合金材料性能如下：抗拉强度不低于230MPa，伸长率不低于2%，布氏硬度不低于70。

3）动叶片为对称机翼形，停机叶角可调。射流风机叶片的翼型断面设计应保证整机正反转具有基本相等的性能。

4）轮毂和叶片需逐件严格、认真地进行外形尺寸、重量、透视探伤检验，检验应在热处理完成后进行，记录编入完工资料。

SDS轴流式消防排烟风机应用

该风机各项性能指标及耐腐蚀性、运行稳定性、经济性等技术、质量要求和经济指标完全能满足水利地铁等隧道、大坝工程、公路、铁路的实际使用。

SDS系列隧道射流通风机概述：

SDS系列射流式通风机系公司技术研究中心致力于将理论技术不断研究开发和技术创新，还与国际大公司广泛交流和充分调研海内外地铁、高速公路、铁路隧道、水利大坝工程等系统，同时咨询有关地铁设计学院、隧道设计院和隧道安装公司专家，掌握了该风机的使用要求，积累了产品技术、质量要求和使用条件等丰富经验。使该风机具有效率和Lk久声级等优于常规普通轴流风机，其风机的品种规格选择，优化各类工作系统匹配居国内同行领先水平。

SDS系列射流风机规格自(1)400mm—①1600mm，分单向运转轴流风机和可逆式(双向)运转轴 流风机二大类，最大推力有3500N，对任一负荷和工况均可选择高效、低噪声的风机。

SDS系列射流式通风机采用先进的工艺取得良好的质量保证，风机外壳采用国内外先进的专用机床旋压翻边成形，叶轮前段内壁经金加工、既保证机壳的同轴度和强度，又保证叶片境向间隙， 外表经热浸镀锌处理，外形美观并防腐性能优良，风机叶片、轮毂采用国内先进的全数控镗、铣加工中心压铸模型，分别在高压铸造和低压铸造机进行铝合金高(低)压铸成形。经地铁、高速公路、铁路隧道、水利大坝工程等用户实际使用证明，该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全适应各类隧道、地铁的使用

SDS系列射流风机规格自630mm~1600mm,分单向运转轴流风机和可逆式（双向）运转轴流风机二大类，最大推力有3500N，对任一负荷和工况均可选择高效、低噪声的风机。

SDS系列射流式通风机采用先进的工艺取得良好的质量保证，风机外壳采用美国进口的专用机床旋压翻边成形，叶轮段内壁经金加工，既保证机壳的同轴度和强度，又保证叶片径向间隙，外表经热浸镀锌或其他等效涂装处理，外形美观并防腐，性能优良，风机叶片、轮毂采用日本东芝公司全自动数控镗铣加工中心加工成压铸模型腔，分别在高压铸造和低压铸造机进行铝合金高（低）压铸成形，经公路隧道、铁路隧道、水利大坝工程等用户实际使用证明，该风机各项性能指标及耐腐蚀、可靠性、经济性等技术、质量要求和经济指标完全能适应各类隧道、地铁的使用。
